Teclados de membrana
Diseñados para integrarse perfectamente a su producto
Fabricamos teclados de membrana personalizados para aplicaciones electrónicas industriales. Cada desarrollo combina diseño gráfico, funcionalidad y resistencia, ofreciendo una interfaz confiable y duradera para el usuario final.
Producto a medida
01
teclados industriales
Fabricación personalizada
Una solución funcional, resistente y adaptada a cada equipo

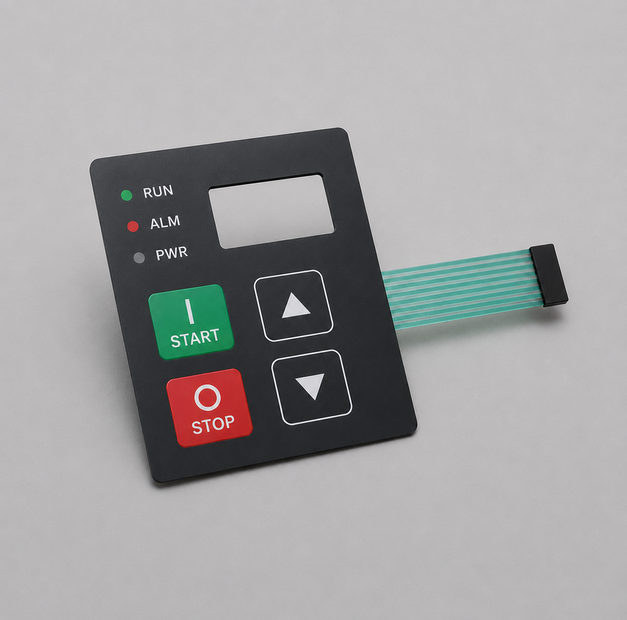

Nuestros teclados pueden incorporar ventanas para displays, LEDs, domos metálicos, retroiluminación, circuitos flexibles y diferentes sistemas de conexión, adaptándose a los requerimientos específicos de cada proyecto.
Características principales:
- Diseño totalmente personalizado
- Excelente respuesta táctil
- Alta resistencia química y mecánica
- Integración con displays y electrónica
- Producción de series pequeñas y grandes volúmenes
- Asesoramiento técnico desde el desarrollo
Opciones disponibles
Teclados planos y con relieve
El diseño permite combinar funcionalidad, estética y adaptación a diferentes superficies o gabinetes.
01

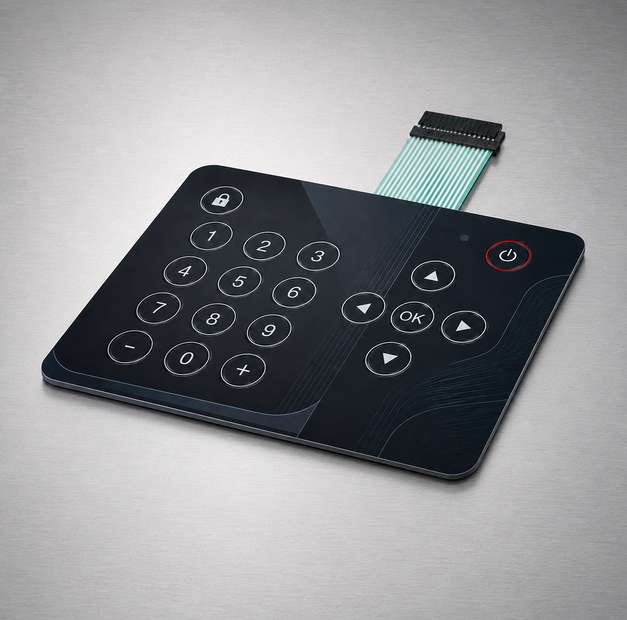

Teclados planos
Los mismos no poseen relieve en las teclas pero si son aptos para generar teclas casi sin límites de forma y tamaño, es la opción más económica y con mayor vida útil.
- Policarbonato: 2.000.000 de operaciones en cada tecla.
- Poliéster: 8.000.000 de operaciones en cada tecla.
02

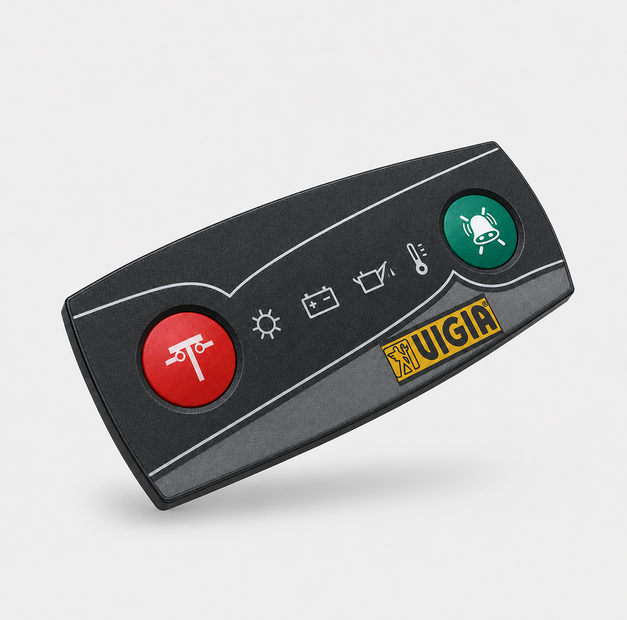

Con relieve en el frente
Estos teclados poseen el relieve en las teclas de forma circular, poseen una agradable sensación de toque y son levemente más costosos que los planos.
- Policarbonato: sugerido solo en teclados de muy baja exposición y uso.
- Poliéster: 4.000.000 de operaciones en cada tecla.
03

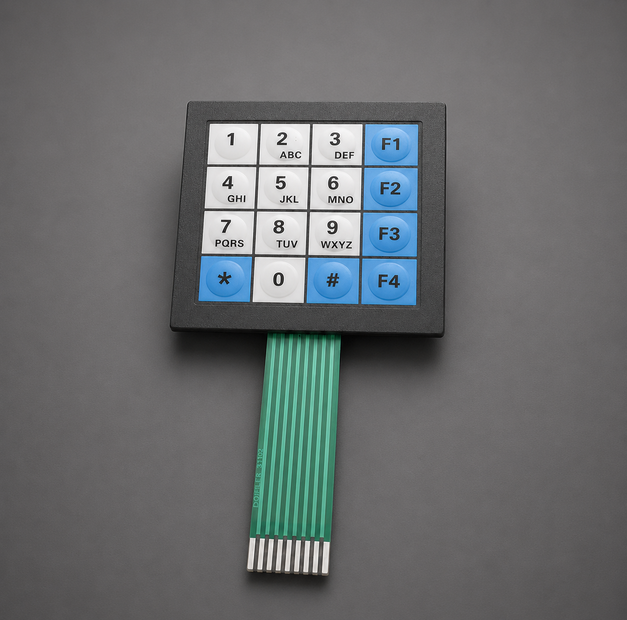

Con domos metálicos
Estos domos insertos en cada tecla brindan
una sensación de toque firme y precisa,
funcionan en teclados con y sin relieve.
- Policarbonato: 1.000.000 de operaciones en cada tecla.
- Poliéster: 3.000.000 de operaciones en
04
Otras opciones
Además de las configuraciones principales, se pueden incorporar recursos técnicos y terminaciones especiales según el proyecto.
- Montaje SMD de LEDS.
- Transparencias.
- Gráfica removible.
- Bases rígidas.
Aplicaciones
Terminaciones pensadas para uso industrial
Cada proyecto puede adaptarse a sus requisitos técnicos, de uso y de presentación visual.

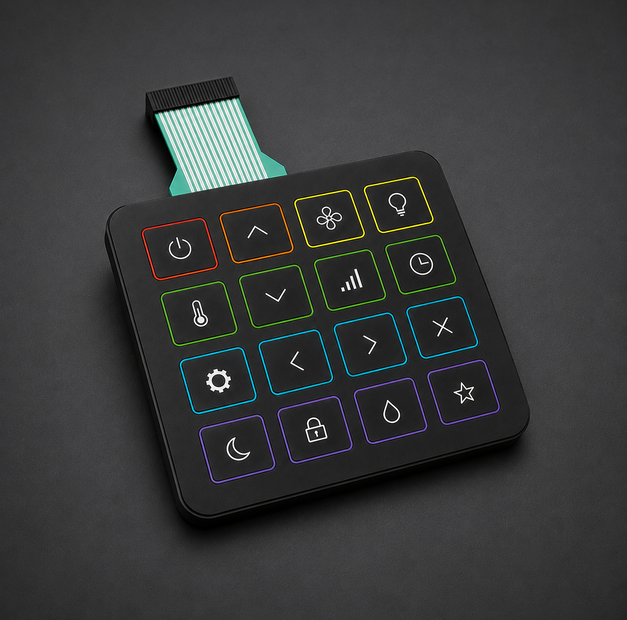

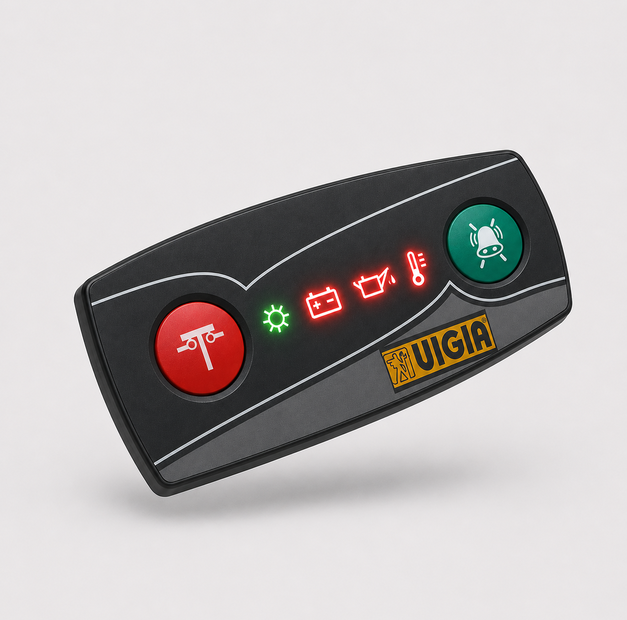

Montaje SMD de LEDS
Transparencias
Gráfica removible
Bases rígidas
Línea estándar
Teclados línea estándar
Modelos estándar de teclados de membrana con distintas configuraciones de matriz, salida y terminación, listos para usar como base de consulta técnica.
Con gráfica impresa
Opciones de toque
- Toque flexible con y sin relieve
- Toque burbuja
- Toque metálico con y sin relieve
STD14
STD24
STD34
STD44
Con sobre para gráfica insertable
Versiones con sobre
- Toque flexible con y sin relieve
- Diseñados para gráfica insertable
- Cuatro variantes de matriz disponibles
STD14S
STD24S
STD34S
STD44S
Tabla tecnica
Comparativa de modelos
Información técnica extraída del modelo actual de DonFlex para teclados línea estándar.
| Especificación | STD14 / STD14S | STD24 / STD24S | STD34 / STD34S | STD44 / STD44S |
|---|---|---|---|---|
| Dimensiones | 28.5 x 85.0 | 46.0 x 85.0 | 63.5 x 85.0 | 81.0 x 85.0 |
| Matriz | 1 x 4 | 2 x 4 | 3 x 4 | 4 x 4 |
| Salida | 6 pines | 6 pines | 8 pines | 8 pines |
| Cable plano | 80 | 80 | 80 | 80 |
| Pin-out | F1-F2-F3-F4-C1-L | F1-F2-F3-F4-C1-C2 | F1-F2-F3-F4-C1-C2-C3-L | F1-F2-F3-F4-C1-C2-C3-C4 |
Tabla tecnica
Policarbonato texturado / Poliester semi mate
Resistencia eléctrica
100 Omhs máx.
Tensión máxima
30V
Corriente máxima
10mA
Temperatura de trabajo
-15 a 60ºC
Vida útil - toque flexible
8.000.000 de operaciones
Vida útil - toque burbuja
4.000.000 de operaciones
Vida útil - toque metálico
4.000.000 de operaciones
Frentes y etiquetas industriales
Teclados planos, con relieve y configuraciones especiales
El diseño permite combinar funcionalidad, estética y adaptación a diferentes superficies o gabinetes.
Frentes y etiquetas industriales
Pueden construirse a partir de archivos proporcionados por el cliente o diseñarse sobre el gabinete donde serán aplicados.
Otros servicios industriales
Realización de matricería de inyección de piezas complementarias para proyectos especiales.
Cotización
Desarrollá tu teclado de membrana con DONFLEX SAJA
Contanos qué tipo de teclado necesitás, en qué equipo será aplicado y qué características debe cumplir. Nuestro equipo podrá evaluar el proyecto y orientarte con una cotización personalizada.
